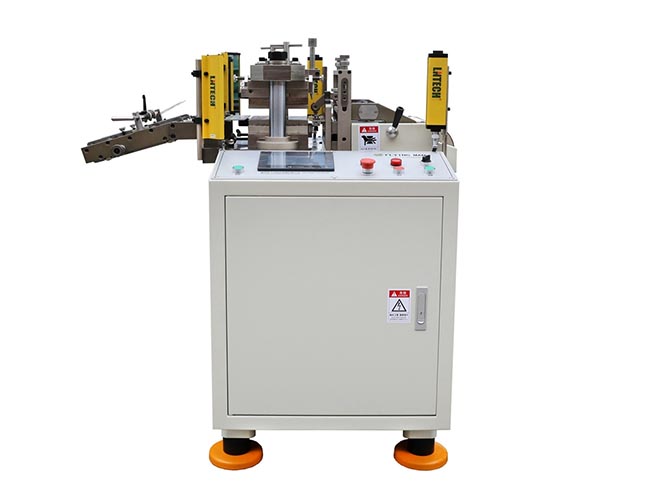

模切机设备产品说明
●模具旋转移动
用于模具的旋转和横向移动,方便冲切有位置要求的产品。间隙抬辊托料:用于二次以上自动套位的冲切加工,方便又高速,300冲/分。
●五金模
五金模是保证高精度自动套冲、快速更换模具、半切免调整的有效手段。模具标准化,互换性高,因此,使用很受欢迎。
●五金模落料孔
落料孔是使用五金模的必要条件,一些难以排废的产品,可以通过全切,并在下面的落料孔通道内排出。
●排废装置
实现与冲切同步的排废工作,两组同步托料辊能保证材料排废时的合适张力,利于废料的顺利排出。
功能特点
· 模切加工业的专业设备,高精度、性能可靠、耐用、安全。
· 轻松实现多次自动套冲,套冲精度达到±0.03mm。
· 实现半切免调整。
· 冲切速度达300spm(MQ260)。
· 五金模具及安装均标准化,装载、调整快速。
· 黑白胶等背光模组产品加工的高效、高品质专业流水线。
技术参数项目 | MQ260 |
冲裁力 | 120(kN) |
冲切行程 | 28(mm) |
冲切速度 | ≤300(次/分) |
模具高度 | 115(mm) |
深度调节量 | ±5(mm) |
微调方式 | 全自动电动调节模切深度 |
冲压方式 | 点动/单次/连续/工程 |
刀模尺寸 | 240X260MM |
模具类型 | 木板塑胶膜、腐蚀雕刻模、钢模 |
材料宽度 | 260mm 240mm |
动力电机 | 三相异步电机 / 定制伺服电机 |
送料精度 | ≤0.2% (步距≥50mm) |
送料胶辊 | PU/NBR |
送料驱动 | 伺服电机 |
润滑 | 全自动润滑系统 |
安全保护 | 三面光幕+三面PVC防护板 |
电源 | 三相380V 15A / 三相380V 30A |
机器重量 | 2600(kg) |
气源 | 0.55-0.6Mpa |
机器外型 | 长1200×宽910×高1250(mm) |
选配项: | MQ260 |
上收废组件 | 可选 |
下收卷组件 | 可选 |
模具旋转移动组件 | 可选 |
全切输送(活动)PET | 可选 |
跟标模切装置 | 可选 |
防划伤材料吸附装置 | 可选
|
